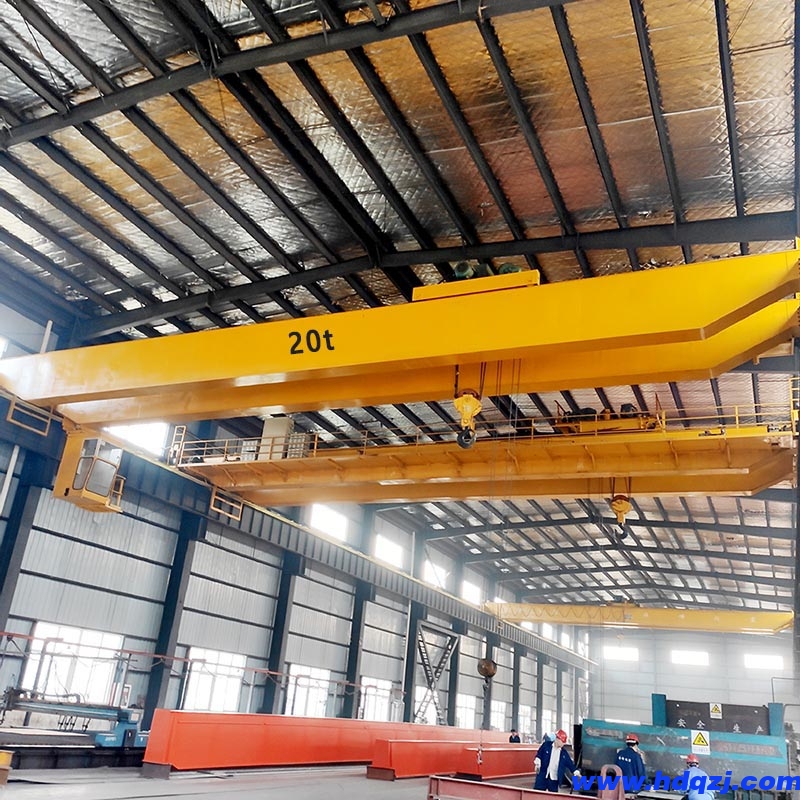

LH型20t電葫蘆雙梁橋式起重機（下稱起重設備）是按規(guī)范JB/T3695-1994設計方案生產制造的，與CDI、MDI等方式的電葫蘆配套設施應用，變成一種軌道運作的輕小型起重機，其可用吊重為3-32t，可用跨距為7.5-22.5米，工作中級別A3~A5,工作中工作溫度在-25℃ ~\#+40℃范圍之內。

本商品為一般主要用途起重設備，多用以機械設備制造、裝配線、庫房等場地，不適合在下列標準工作中：

a、 有發(fā)生爆炸風險和火災事故風險的自然環(huán)境；

b、 空氣濕度超過85%的場地和填滿腐蝕汽體的自然環(huán)境；

c、 吊裝熔融金屬材料，有害物件和易燃易爆品。

為便捷客戶，下設地面和控制室二種控制方式，控制室又下設內孔及側邊開關門二種方式，以供客戶挑選應用。

其構造特性以下：

1、 金屬構件一部分

承重梁選用厚鋼板電焊焊接成箱形梁，端梁和小車用鋼板注塑成U形槽，再組焊好箱形梁，主、端梁中間用高強螺栓聯接變成一體，承重梁上配有路軌，供小轎車運作。

2、 電葫蘆：

電葫蘆裝在小車上，隨小車一起沿承重梁豎向挪動，吊裝吊物。其構造特性詳細相關電葫蘆使用說明。

3、 運作組織：

本商品有大車運作組織和小車運作組織，均選用各自驅動器方式，驅、制動系統靠錐型制動系統電機進行，傳動系統是選用“一開一閉”式傳動齒輪，其關閉式傳動齒輪一部分使用驅動器設備一部分的減速器。

4、 電器設備：

運作電機為單速錐型鼠籠電機，運作速率有20、30和45米/分。電葫蘆及全部起重設備均下設保險裝置，如起吊行程開關、終點站行程開關緩沖器等。

5、 本產品型號表達方式 以下：

（1） 地面控制

例：吊重：20t，跨距：13.5m，工作中級別：A4

表達方式 ：LH20t-13.5 A4D，JB/T3695-94

（2） 控制室控制

例：吊重：20t，跨距：16.5m，工作中級別：A4

表達方式 ：LH20t-16.5 A5S,JB/T3695-94

技術參數表
